정밀 가공 6061-T6 알루미늄 고정 풀리 (PU 클래딩 포함), 윈치 및 리프팅 장비용 정밀 공차 가이드 휠

1. 설명

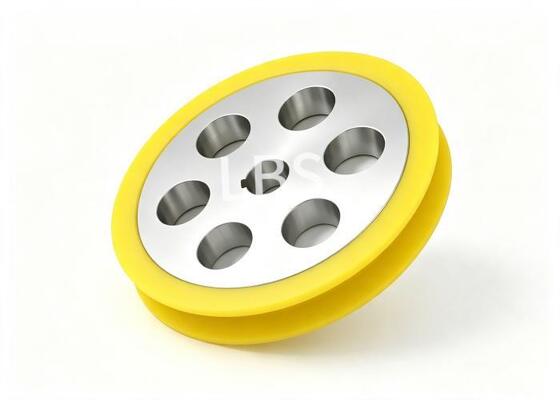

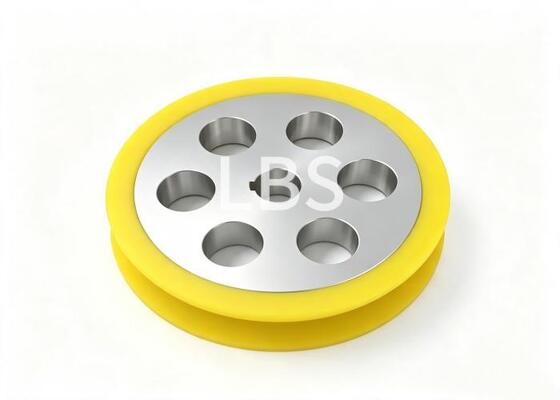

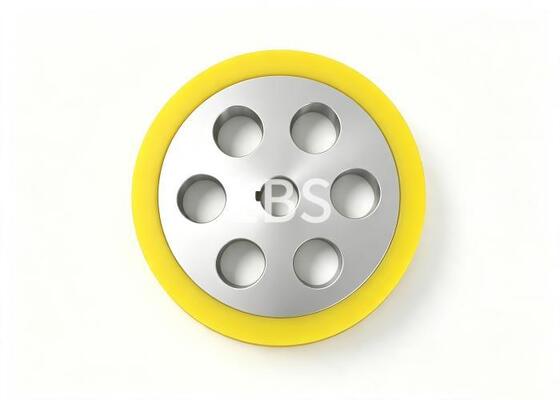

이 고정 풀리는 6061-T6 항공 등급 알루미늄 합금을 내부 하중 지지 기판으로 사용하고, 마모에 강한 노란색 폴리우레탄 클래딩으로 완전히 감쌌습니다. 통합 구조는 구조적 강성과 작동 쿠셔닝 성능의 균형을 이룹니다. 전체 외경은 Φ260mm이며, 5개의 균등하게 분포된 Φ45 관통 장착 구멍이 있어 윈치, 리프팅 기계 및 운송 장비의 고정 안내 조립에 완벽하게 적합합니다. 중앙 샤프트 보어는 드라이브 샤프트와의 고정밀 결합을 위해 엄격한 공차로 정밀 가공되었습니다.

알루미늄 베이스는 필름 두께가 0.02~0.04mm로 제어되고 표면 경도가 HV＞200인 하드 아노다이징 처리를 거쳐 내마모성, 내식성 및 변형 방지 성능을 크게 향상시켰습니다. 외부 PU 층은 두께가 10±0.02mm로, 강철 와이어 로프의 마찰 충격을 완화하고, 작동 소음 및 진동을 줄이며, 금속과의 직접적인 단단한 접촉으로 인한 와이어 로프 파손을 방지합니다.

모든 가공은 GB/T 1804-m 일반 치수 공차를 따릅니다. 날카로운 모서리는 완전히 디버링 및 라운딩 처리되었습니다. 명시되지 않은 치수는 3D 모델에 따라 엄격하게 제작되어 높은 조립 일관성을 보장합니다. 리프팅 윈치, 광산 컨베이어, 건설 기계, 항만 호이스트 시스템 및 자동 생산 라인에서 와이어 로프 안내, 장력 제한 및 방향 전환에 널리 적용됩니다.

2. 매개변수

3. 장점

1. 고강도 알루미늄 합금 기판

6061-T6 알루미늄 합금은 뛰어난 기계적 성능, 가벼운 무게 및 높은 구조적 강성을 특징으로 하며, 무거운 하중에서도 변형 및 균열에 강합니다. 하드 아노다이징은 방청 및 내마모성을 향상시켜 수명을 연장합니다.

2. 쿠셔닝 및 보호 PU 클래딩

찢어짐 방지 노란색 폴리우레탄 외부 층은 강철 로프와 금속 풀리 사이의 단단한 마찰을 격리하고, 와이어 로프 마모를 줄이며, 작동 소음 및 진동을 낮추고, 고속 작동 중 와이어 로프의 미끄러짐 및 긁힘을 효과적으로 방지합니다.

3. 엄격한 공차의 정밀 가공

중앙 보어, 위치 지정 스텝 및 장착 구멍은 GB/T 1804-m 표준에 따라 가공되어 조립 시 뛰어난 동축성을 보장하고 편심 흔들림 없이 안정적인 회전을 보장합니다.

4. 표준화된 편리한 장착 구조

5개의 균등하게 분포된 관통 장착 구멍은 하중을 균등하게 지지하며, 대부분의 윈치 및 리프팅 브래킷과 호환되어 설치가 쉽고 안정적인 고정이 가능합니다.

5. 정제된 마감 공정

모든 날카로운 모서리는 와이어 로프 긁힘을 방지하기 위해 디버링 및 라운딩 처리되었습니다. 치수는 3D 모델과 완전히 일치하여 대량 생산에서 안정적인 품질을 보장합니다.

4. 적용 분야

1. 리프팅 윈치 및 레부스 드럼과 함께 사용되는 와이어 로프 안내 고정 풀리;

2. 트럭 장착 크레인 및 건설 리프팅 장비의 와이어 로프 방향 변경 및 장력 안내;

3. 항만 호이스트 및 광산 운송 기계의 로프 제한 및 안내;

4. 자동 조립 라인 및 자재 운송 시스템의 로프 장력 조절 및 방향 전환 전송;

5. 소형 리프팅 플랫폼, 보조 견인 및 정원 리프팅 장비의 보조 안내.
