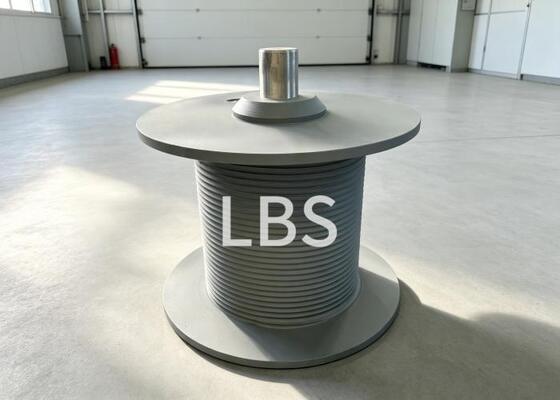

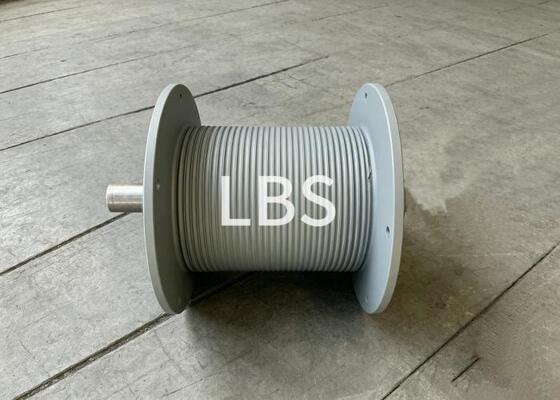

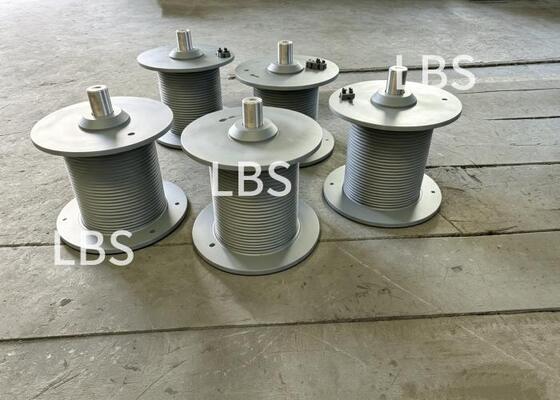

고하중 좌측 45° 이중 접힘 레버스 윈치 드럼, Q345B 중장비 용접 드럼

1. 설명

이 윈치 드럼은 Q345B 강철로 제작되었으며, Φ10.3mm 우측 와이어 로프용으로 30회 감김으로 설계되었습니다. 좌측 45° 이중 접힘 레버스 홈을 채택했습니다. 홈 바닥 직경은 Φ246mm이고 홈 피치는 10.5mm입니다. 모터 장착 측에서 볼 때, 반시계 방향 드럼 회전은 윈치 호이스트 작동에 해당합니다. 와이어 로프 고정 지점은 모터 장착 측에 배치됩니다. 드럼의 최대 단일 로프 인장력은 2.8톤에 달합니다. 유효 홈 길이는 315mm, 전체 드럼 길이는 371±0.5mm입니다. 모터 조립을 위해 모터 장착 플랜지에 24mm 탭 깊이의 M12-6H 나사 구멍 10개가 예약되어 있습니다. 정밀 가공된 레버스 이중 접힘 홈은 로프 점프 및 무질서한 감김을 방지하여 깔끔한 다층 와이어 로프 스풀링을 보장합니다. 소형 및 중형 호이스트 윈치의 통합 핵심 부품입니다.

2. 매개변수

3. 장점

소형 호이스트 윈치 시스템용으로 설계된 이 Q345B 용접 윈치 드럼은 빈번한 리프팅 사이클 하에서 안정적인 기계적 강도를 제공합니다. 정밀하게 가공된 좌측 45° 이중 접힘 레버스 홈은 안정적인 다층 로프 스풀링을 가능하게 하여 로프 점프, 겹침 및 압출 손상을 효과적으로 제거하여 와이어 로프 수명을 연장합니다. 최적화된 구조 레이아웃은 로프 고정 지점을 모터 장착 측에 배치하여 반시계 방향 호이스트 회전 요구 사항과 완벽하게 일치합니다. 2.8톤 단일 로프 하중 용량으로 정격된 이 드럼은 반복적인 동적 하중 하에서도 안정적인 성능을 유지합니다. 사전 가공된 M12 장착 구멍은 구동 모터와의 고정밀 연결을 보장하여 조립이 간편합니다. 견고한 Q345B 강철 구조는 우수한 용접성과 구조적 강성을 제공하여 일상적인 호이스트 작업 중 변형에 저항합니다.

4. 적용 분야

이 이중 접힘 레버스 윈치 드럼은 소형 호이스트 윈치, 소형 해양 윈치 및 모바일 건설 기계에 맞춤 제작되었으며, 여기서 깔끔한 다층 로프 스풀링과 컴팩트한 설치 치수는 중요한 작동 요구 사항입니다. 30회 감김의 좌측 45° 레버스 이중 접힘 홈은 윈치 시스템이 빈번한 주기적 호이스트 작업을 처리해야 하는 소형 데크 윈치에 특히 적합합니다. 경하중 해양 장비 및 모바일 리프팅 기계에서 레버스 홈 형상은 전체 감김 깊이에 걸쳐 일관된 스풀링 성능을 보장합니다. 2.8톤 단일 로프 하중 용량과 정밀한 로프 관리를 결합한 통합 고강도 드럼 본체를 찾는 운영자에게 이 드럼은 까다로운 경하중 해양 및 모바일 산업 환경에서 현장에서 입증된 신뢰성을 제공합니다.
