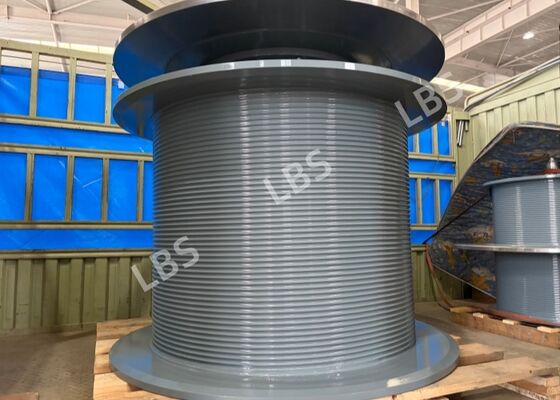

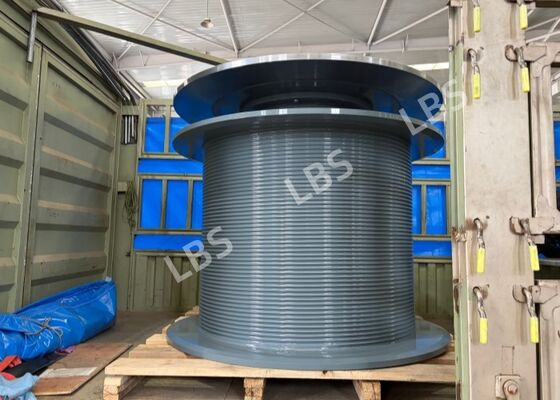

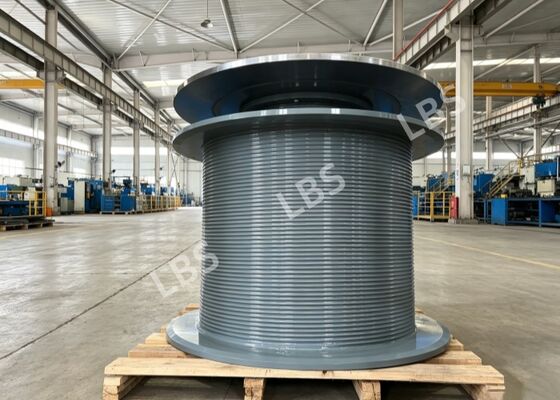

Q355D 분할 레버스 윈치 드럼, 다층 와이어 로프 깔끔한 배열, 로프 물림 방지

1. 제품 설명

이 레버스 윈치 드럼은 해양 및 해상 중량물 인양 윈치용으로 분할 조립된 드럼입니다. Q355D 저온 충격 강철로 제작되었습니다. 드럼 배럴에는 45도 우회전 레버스 이중 접힘 로프 홈이 가공되어 있으며, 최대 5층 권선용 Φ18 강선 로프에 특별히 맞춰져 있습니다.
어셈블리에는 드럼 배럴, 두 개의 엔드 플레이트, 연결 프레임 및 브레이크 디스크가 포함됩니다. 고강도 볼트와 위치 핀을 사용하여 잠금 및 위치를 잡습니다. 용접 후 잔류 응력을 제거하기 위해 응력 제거 처리를 합니다. 표면은 해양 부식 방지 코팅 시스템을 채택합니다: 샌드 블라스팅 + 에폭시 아연 풍부 프라이머 + 폴리우레탄 탑코트 (RAL7031, DFT ≥100μm). 부착면에는 방청유가 코팅되어 있습니다. 브레이크 디스크는 디스크 브레이크 캘리퍼와 일치하도록 제어된 표면 거칠기로 가공되어 안정적인 제동 성능을 제공합니다.

2. 매개변수

3. 장점

1. 레버스 로프 홈 설계는 와이어 로프를 다층 권선으로 깔끔하게 배열하도록 안내하여 로프 물림, 로프 겹침 및 어수선한 권선을 효과적으로 방지하여 와이어 로프 수명을 크게 연장합니다.
2. 분할 모듈식 구조로 분해, 검사 및 부품 교체가 용이하여 유지 보수 다운타임을 줄입니다.
3. Q355D 강철은 우수한 저온 인성을 가지고 있어 추운 해상 작업 조건에 적합합니다.
4. 완전한 브레이크 디스크 통합 설계로 디스크 브레이크 캘리퍼와 직접 일치하여 안정적이고 신뢰할 수 있는 제동 성능을 제공합니다.
5. 용접 후 응력 제거 처리는 변형 위험을 줄입니다. 엄격한 공차 제어는 상호 교환성을 보장합니다.
6. 중장비 해양 부식 방지 코팅은 해양 환경의 염수 분무 및 습기에 저항하며 긴 서비스 수명을 제공합니다.

4. 적용 분야

해양 인양 윈치, 선박 갑판 윈치, 해양 플랫폼 호이스트 장비, 중장비 해양 크레인 및 해양 산업에서 작동하는 기타 중량물 인양 시스템에 널리 사용됩니다.
