24mm 와이어 로프에 맞게 60° 접힌 레버스 롤드 더블 드럼

1제품 설명

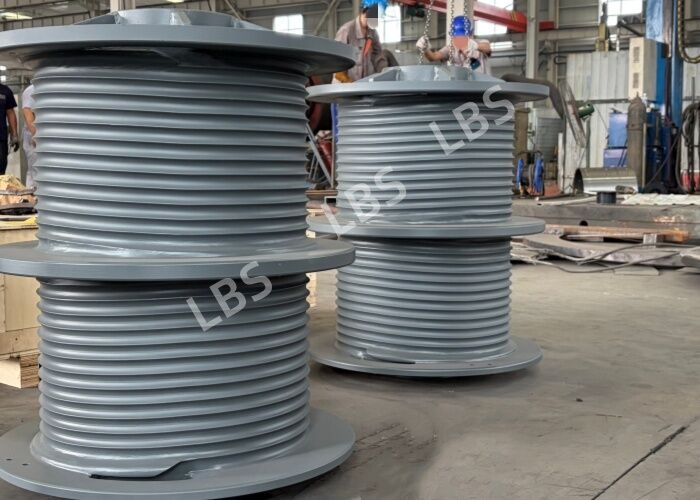

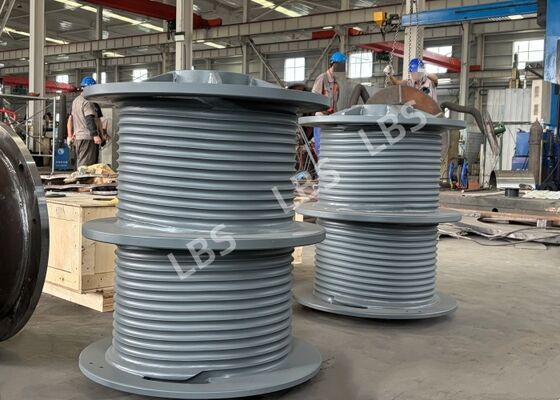

이것은 Q355D 고강도 저연금강으로 제조된 레부스 굴곡 쌍용 드럼이다. 전체 드럼 길이가 900±0인 슬립 대칭 쌍용 굴곡 구조를 갖추고 있다.3mm, 바깥 지름 Φ710그것은 60 ° 접힌 레부스 로프 굴곡으로 장착되어 있습니다. 왼쪽과 오른쪽 나선 굴곡은 완전히 대칭합니다. 왼쪽 나선은 로프를 왼쪽에서 오른쪽으로 돌립니다.오른쪽 헬릭스가 오른쪽에서 왼쪽으로 로프를 돌리는 동안각 층에 13.5 코일과 0°의 출발 각도와 함께 2개의 층이 있으며, 철회선을 두 방향으로 정렬하게 스풀링할 수 있습니다.

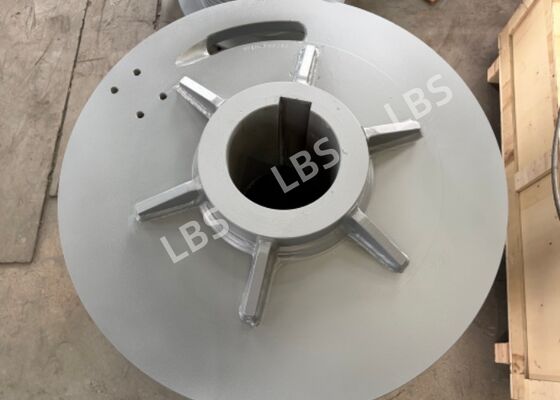

이 제품은 용접 된 조립 구조를 채택합니다. 두께 ≥12mm의 철판의 경우, 구간은 용접 표준 GB985-88 및 GB986-88에 따라 가공됩니다.날카로운 가장자리는 모두 깎아 둥글게· 용접은 슬래그를 청소하고 부드럽게 닦습니다. 정밀 기계화 된 로프 구간은 철 철 로프의 부드러운 롤링을 보장하고 로프 분쇄, 뜯어먹는 및 무질서한 스롤링 위험을 줄입니다.장착 볼트 구멍은 린치와 올림 장비에 직접 조립을 위해 양쪽 끝에서 플랜지에 배치됩니다., 해상 및 건설 기계의 승강 작업 조건에 적합합니다.

2제품 매개 변수

3제품 장점

(1) 60° 접힌 레버스 로프 롤 디자인: 좌측과 우측의 대칭적인 나선형 롤은 철회로 로프의 깔끔한 다층 롤링을 안내하여 로프 분쇄, 점프 및 뜯기를 방지합니다.철사선의 사용 수명을 크게 연장하고 유지보수 비용을 낮추는.

(2) 고강도 재료: Q355D 고강도 낮은 합금 강철은 낮은 온도 충격 성능, 피로 저항성 및 부하 운반 능력을 제공합니다.무거운 부하 및 해양 부식 환경에 이상적입니다..

(3) 정밀 대칭 나선 구조: 0° 시작 각과 함께 완전히 대칭 왼쪽 및 오른쪽 나선, 동기화되고 안정적인 양방향 로프 스풀을 보장합니다.드럼의 양쪽 끝에서 균형 잡힌 부하와 부드러운 린치 작업.

(4) 성숙한 용접 기술: 두꺼운 판은 국가 용접 사양에 따라 경작되며, 토지 용접이 있습니다.높은 용접 강도와 대차 로드 저항은 견고하고 신뢰할 수있는 전체 구조를 보장합니다..

(5) 정밀 가공: 중요한 크기는 엄격한 허용 범위 내에서 제어됩니다. 플랜지와 내부 구멍의 기하학적 허용 범위는 요구 사항을 충족합니다.높은 조립 정확성과 좋은 설치 동심성을 제공하여 장비 진동을 줄이십시오..

(6) 최적화 된 표면 완화: 깎아 깎아 둥글게 날카로운 가장자리와 닦은 용접은 스트레스 농도를 제거하고 철사선 절단 손상을 방지합니다.

4적용 시나리오

그것은 주로 해상 플랫폼 크레인, 해상 갑판 린치, 해상 석유 및 가스 굴착 플랫폼,선박 승강장치 및 떠 있는 크레인 린치 시스템그것은 또한 무거운 항구 크레인과 광산 린치에 적용됩니다.
