소형 이중 접힘 레버스 홈 윈치 드럼 Q355B (해양용)

1. 소형 이중 접힘 레버스 홈 윈치 드럼 Q355B (해양용)

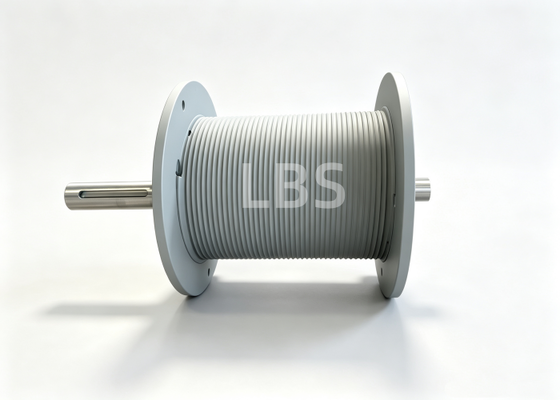

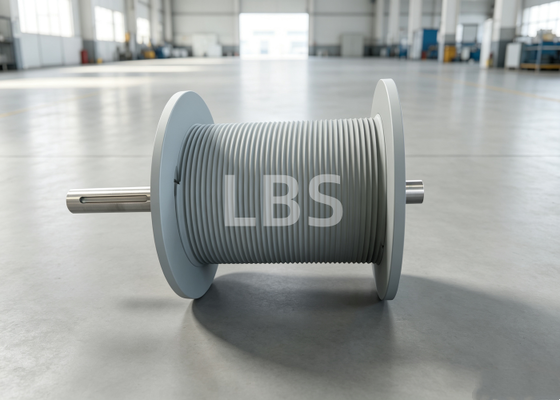

DH8-250L-1-GRU 이중 접힘 (레버스) 홈 윈치 드럼은 윈치 시스템의 핵심 하중 지지 및 와이어 로프 권취 부품입니다. 좌우 엔드 플랜지, 드럼 배럴, 정밀 가공된 이중 접힘 레버스 로프 홈 작업 표면 및 샤프트-허브 결합 인터페이스로 구성된 용접 복합 구조를 채택하여 다층 강선 로프 스풀링을 위해 특별히 설계되었습니다.
주요 드럼 외부 직경은 Φ380mm, 홈 크레스트 직경 Φ260mm, 홈 루트 직경 Φ255mm, 홈 피치 8.4mm, 전환 반경 2.5mm입니다. 유효 권취 길이는 336mm에 달하며, 양쪽 플랜지는 두께 20mm이고, 총 조립 치수는 685.5mm입니다. 이 모델은 세트당 2개씩 공급됩니다.
정밀 가공된 이중 접힘 레버스 홈 프로파일 덕분에 와이어 로프가 질서 정연한 층으로 감기도록 안내하여 평평한 보어 드럼에서 흔히 발생하는 로프 꼬임, 압착 및 무질서한 스풀링을 효과적으로 방지합니다. 고강도 Q355 강철로 제작되고 용접 조립된 홈 표면은 높은 강성과 충격 저항을 위해 정밀하게 가공되었습니다. 두 엔드 플랜지의 사전 가공된 장착 보어는 윈치 구동 샤프트 및 베어링 하우징과 직접 연결할 수 있습니다. 이는 중하중 인양 및 리프팅 작업 중 안정적인 로프 스풀링을 보장하여 전체 윈치 장치의 신뢰성과 작동 안전성을 크게 향상시킵니다.

2. 소형 이중 접힘 레버스 홈 윈치 드럼 Q355B (해양용) 파라미터

3. 소형 이중 접힘 레버스 홈 윈치 드럼 Q355B (해양용) 장점

• 탁월한 다층 스풀링 성능: 이중 접힘 레버스 홈의 특수 형상은 와이어 로프가 층간을 부드럽게 이동하도록 안내합니다. 로프 꼬임, 압착 및 무질서한 스풀링을 효과적으로 방지합니다. 깔끔한 다층 배열은 로프 가닥 간의 파괴적인 압착을 방지하여 와이어 로프의 수명을 크게 연장하고 로프 교체 유지 보수 비용을 절감합니다.
• 고강도 용접 구조: Q355 고강도 강판으로 제작되었으며 용접 후 응력 완화 처리가 되어 있습니다. 두께 20mm의 강화 플랜지는 무거운 충격 및 교대 인장 하중에 대한 높은 구조적 강성을 제공하며, 열악한 조건에서 장기간 연속 작동에 신뢰할 수 있습니다.
• 정밀 가공 홈 프로파일: CNC 밀링 로프 홈은 와이어 로프 단면과 완벽하게 일치합니다. 균일한 접촉 분포는 국부적인 점 접촉 마모를 제거하고 강선 로프의 굽힘 피로를 완화합니다.
• 우수한 조립 호환성: 두 엔드 플랜지의 표준 가공 장착 보어는 일반 윈치 구동 샤프트 및 베어링 하우징에 적합합니다. 쉬운 설치 및 교체, 유압 구동 및 전기 구동 윈치 장치와 호환됩니다.
• 향상된 작동 안전성: 안정적인 로프 스풀링은 로프 점프 및 로프 이탈 위험을 제거합니다. 스풀링 불량으로 인한 예기치 않은 가동 중단을 줄이고 전체 윈치 시스템의 신뢰성을 향상시켜 현장 작업 안전 위험을 낮춥니다.
• 강력한 환경 적응성: 탄소강 기판은 요청 시 아연 분사 및 아연 풍부 프라이머 도장과 같은 방식 처리를 지원합니다. 염수 분무 해양 환경, 습하고 먼지가 많은 옥외 작업 현장에 적합하여 드럼 수명을 연장합니다.

4. 소형 이중 접힘 레버스 홈 윈치 드럼 Q355B (해양용) 적용

이 이중 접힘 레버스 홈 드럼은 해양 및 해상, 항만, 건설 및 광업 산업에서 널리 사용되는 다양한 윈치 및 호이스트 장치의 핵심 예비 부품으로 사용됩니다.
해양 선박의 경우, 데크 계류 윈치, 앵커 윈치 및 터그 윈치에 적합하여 계류 로프 및 앵커 와이어의 질서 정연한 다층 스풀링을 제공합니다. 해상 프로젝트에서는 ROV 취급 윈치, 해상 풍력 리프팅 윈치 및 파이프 설치 윈치에 적용됩니다. 항만 터미널 내에서는 갠트리 크레인의 러핑 윈치 및 견인 윈치에 사용됩니다. 건설 기계의 경우, 크레인 호이스트, 시추 장비 윈치 및 광업 호이스트 장비에 사용됩니다.
중하중 주기 하중, 빈번한 시동-정지 주기 및 습한 옥외 부식성 환경에서 다층 와이어 로프 스풀링이 필요한 작업 조건에 적합하며, 유압 윈치 및 전기 윈치 모두와 호환됩니다.
