제품 상세 정보:
결제 및 배송 조건:
|
| 원산지 국가: | 중국 | 그로로프링 타입: | 매끄럽거나 레뷔스 홈붙이 드럼 |
|---|---|---|---|
| 색상: | 고객 요구에 따르면 | 제품 조건: | 완전히 기계화됩니다 |
| 슬링 유형: | 와이어 로프 또는 케이블 | 구조: | 드럼과 샤프트 |
| 강조하다: | 완전히 기계 LBS 갈래 드럼,셰프트 LBS 웅크림 드럼,맞춤형 LBS 구획 드럼 |
||
윈치 드럼의 역할은 주로 모터의 속도와 토크를 스핀들을 통해 와이어 로프의 선형 속도로 전달하여 물체를 들어 올리고 내리는 것입니다.

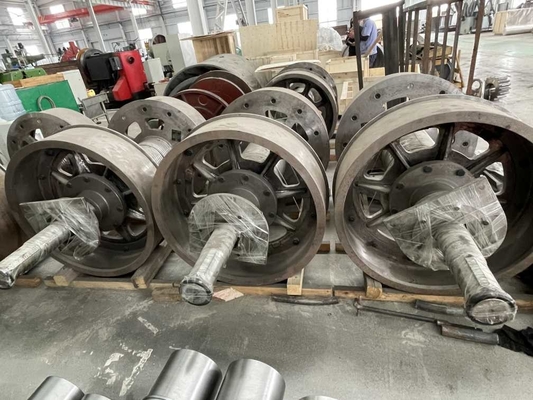

제조 공정에 따라 호이스트의 드럼 구조는 주조-용접 혼합형(주조용 지지 휠, 용접용 드럼)과 용접형으로 나눌 수 있습니다.
| 번호: | 와이어 직경(mm): | 회전 방향 | 주 드럼 직경(mm) |
주 드럼 길이(mm) | 적용 분야 |
| 1 | 8 10 13 | 좌향,우향 | 430 | 763 | 유정 작업대 윈치, 견인 윈치 타워 크레인 |
| 2 | 13 18 20 | 좌향,우향 | 623 | 1144 | 엔지니어링 윈치, 리프팅 윈치, 크롤러 크레인 |
| 3 | 22 25 26 | 좌향, 우향 | 730 | 1220 | 유정 작업대, 로깅 윈치 |
| 4 | 18 22 32 | 좌향,우향 | 670 | 1240 | 드릴링 리그 윈치, 드로우웍스 |
| 5 | 28 32 36 40 | 좌향,우향 | 560 | 630 | 회전 드릴링 리그 윈치, 리프팅 장비 |
| 6 | 26 28 32 45 | 좌향,우향 | 760 1146 | 1970 1765 |
해양 크레인, |
드럼 직경은 와이어 로프 직경의 19배 이상이어야 합니다.
드럼 벽은 와이어 로프의 조여진 힘을 견딜 수 있어야 하며, 측면은 와이어 로프에 의해 생성된 측면 힘을 견딜 수 있어야 합니다.
드럼 측면 판 주변에서 가장 바깥쪽 로프까지의 거리는 와이어 로프 직경의 2배 이상이어야 합니다.

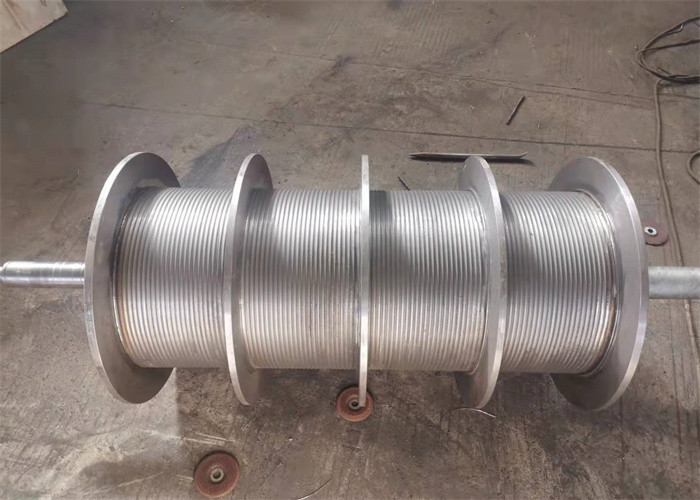

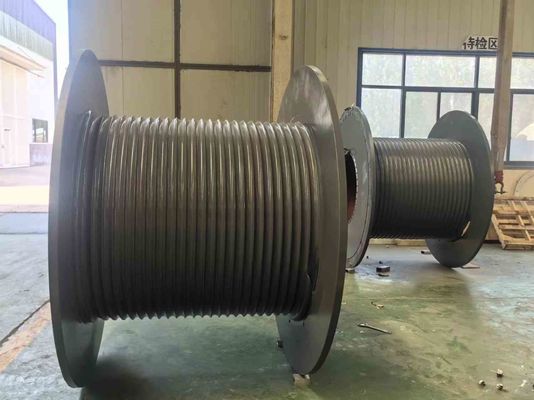

LBS 홈 드럼, 와이어 로프 권취 문제 해결.
일반적인 무선 홈(매끄러운) 드럼 및 나선형 로프 홈 드럼과 비교하여 LBS 로프 홈은 다층 와이어 로프 권취에 명백한 장점이 있으며, LBS 특수 홈 시스템은 와이어 로프의 권취를 부드럽게 하고 각 층의 하중을 균등하게 분산시켜 로프의 수명을 연장하고 와이어 로프 손상을 줄이며 장비 작동의 안전성을 향상시키고 기계 장비의 로프 교체로 인한 문제를 줄입니다.
1. 드럼의 플랜지는 하중 조건에서도 드럼 벽에 수직이어야 합니다.
2. 로프는 권취 과정에서 장력을 유지하여 로프가 홈 벽에 눌리도록 해야 합니다. 권취가 이 조건을 충족할 수 없는 경우 압착 롤러를 사용해야 합니다. 일반적으로 로프의 장력은 최소 2% 파단 장력 또는 10% 작업 하중이어야 합니다.
3. 플리트 각도 범위는 일반적으로 1.5도를 초과하지 않고 0.25도 미만이어야 합니다.
4. 드럼에서 방출된 와이어 로프가 도르래 주위를 돌 때 도르래의 중심은 드럼의 중심 위에 있어야 합니다.
5. 로프는 최대 하중에서도 둥글고 느슨하지 않게 유지해야 합니다.
6. 로프는 회전 방지 구조여야 합니다.
7. 다른 하중에서 로프 직경의 변화를 측정하십시오.
