제품 상세 정보:
결제 및 배송 조건:
|

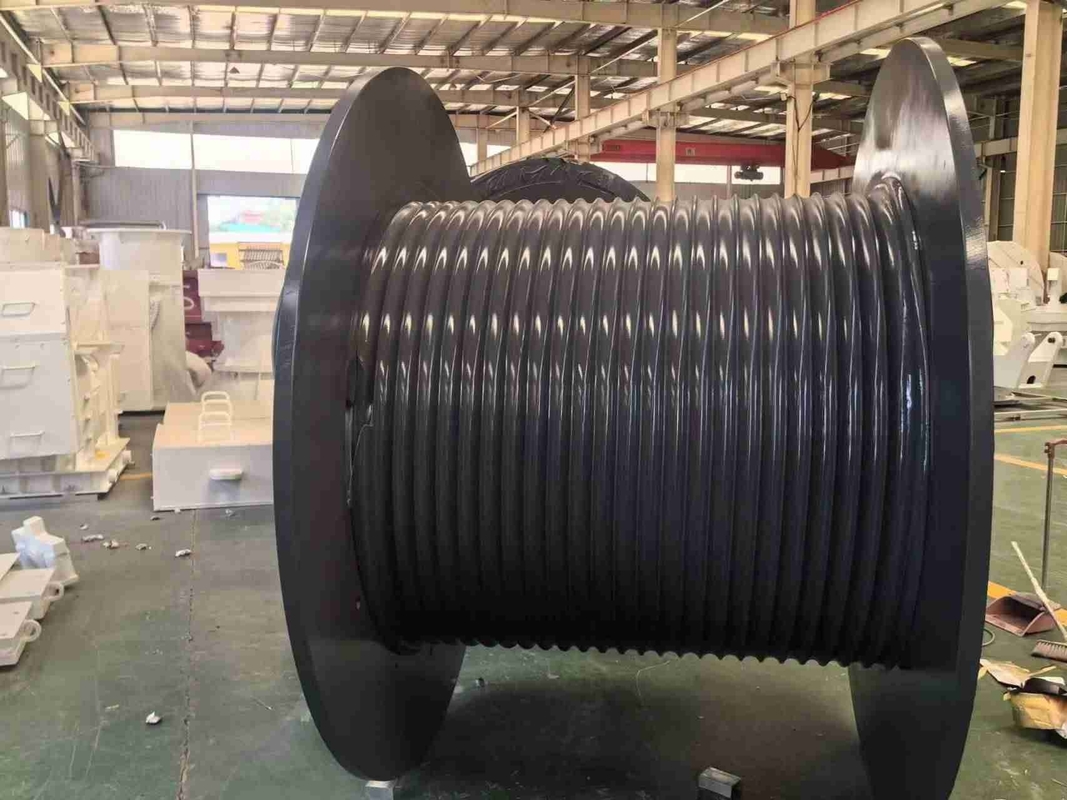

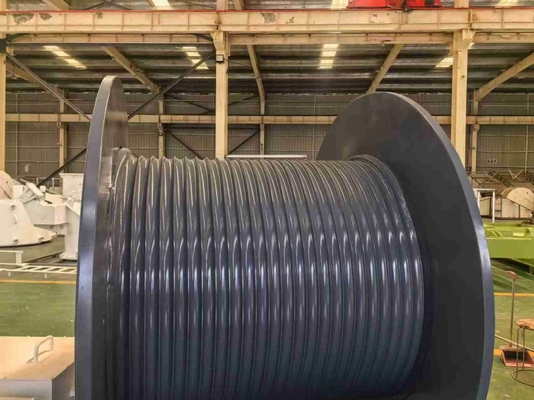

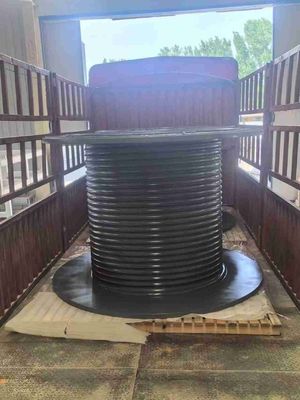

| 제품 이름: | 타워 크레인의 철 Q355d 300m 케이블 권동 주성분 | 그로로프링 타입: | 레뷔스는 홈을 팠습니다 |
|---|---|---|---|
| 제품 조건: | 완전히 기계화됩니다 | 슬링 유형: | 와이어 로프 또는 케이블 |
| 구조: | 레뷔스 홈과 드럼 | 애플리케이션: | 타워 크레인 |
| 핵심 단어: | 케이블 와인딩 드럼 | 적용하다: | 크레인 / 윈치 |
| 강조하다: | 타워 크레인 케이블 와일딩 드럼,추위에 저항하는 강철 케이블 와일딩 드럼,Q355D 재료 케이블 와일딩 드럼 |
||
홈 로프 윈치 드럼 재질: 탄소강, 합금강, 스테인리스강, 알루미늄, 고강도강 등
재료 표준: GB, AISI, ASME, ASTM, JIS, DIN, ...
주변 온도: -40 ° C ~ +45 ° C
보관 주변 온도: -40 ° C ~ +50 ° C
드럼 홈 유형: 나선형 홈 또는 Lebus 홈
드럼 회전 방향: 좌회전 또는 우회전
가공 방법: 기계 작업
와이어 로프 직경: 3 MM ~ 100 MM
가공 장비: CNC 머시닝 센터
| 번호: | 와이어 직경(mm): | 회전 방향 | 주 드럼 직경(mm) | 주 드럼 길이(mm) | 응용 분야 |
| 1 | 8 10 13 | 좌회전,우회전 | 430 | 763 | 오일 작업대 윈치, 견인 윈치 타워 크레인 |
| 2 | 13 18 20 | 좌회전,우회전 | 623 | 1144 | 엔지니어링 윈치, 리프팅 윈치, 크롤러 크레인 |
| 3 | 22 25 26 | 좌회전, 우회전 | 730 | 1220 | 오일 작업대, 로깅 윈치 |
| 4 | 18 22 32 | 좌회전,우회전 | 670 | 1240 | 드릴링 리그 윈치, 드로우웍스 |
| 5 | 28 32 36 40 | 좌회전,우회전 | 560 | 630 | 회전 드릴링 리그 윈치, 리프팅 장비 |
| 6 | 26 28 32 45 | 좌회전,우회전 | 760 1146 | 1970 1765 | 해양 크레인, |
1. 와이어 로프가 정돈되고 균일한 강도로 각 레이어에 감기도록 특별한 홈이 있습니다.
2. 로프가 드럼에 가하는 정확한 힘을 계산할 수 있습니다.
3. 감기는 완전히 제어되어 상위 레이어에 의해 하위 레이어가 눌리거나 꼬이는 것을 방지합니다.
4. 홈이 있는 드럼의 연속 홈은 각 회전 시 홈이 드럼의 절반 피치를 가로질러 이동하여 각 피치에 대한 풀 피치 이동을 제공하는 두 개의 교차점을 제외하고 플랜지에 평행합니다.
LBS 홈 드럼은 와이어 로프 감기 문제를 해결했습니다.
일반적인 무선 홈(매끄러운) 드럼 및 나선형 로프 홈 드럼과 비교하여 LBS 로프 홈은 다층 와이어 로프 감기에서 분명한 이점을 가지며, LBS 특수 홈 시스템은 와이어 로프 감기를 부드럽게 하고 각 레이어의 하중을 균등하게 분산시켜 로프의 수명을 연장하고 와이어 로프 손상을 줄이며 장비 작동의 안전성을 향상시키고 로프 교체로 인한 기계 장비의 가동 중단 문제를 줄입니다.
1. 드럼의 플랜지는 하중을 받는 경우에도 모든 조건에서 드럼 벽에 수직이어야 합니다.
2. 로프는 감는 과정에서 장력을 유지하여 로프가 홈 벽에 눌리도록 해야 합니다. 이 조건을 충족할 수 없는 경우 압착 롤러를 사용해야 합니다. 일반적으로 로프의 장력은 최소 2% 파단 장력 또는 10% 작업 부하를 권장합니다.
3. 플리트 각도 범위는 일반적으로 1.5도를 초과하지 않고 0.25도 미만이어야 합니다.
4. 드럼에서 방출된 와이어 로프가 시브 주위를 돌 때 시브의 중심은 드럼의 중심 위에 있어야 합니다.
5. 로프는 최대 하중에서도 둥글고 느슨하지 않게 유지해야 합니다.
6. 로프는 회전 방지 구조여야 합니다.
7. 다양한 하중에서 로프 직경의 변화를 측정하십시오.
